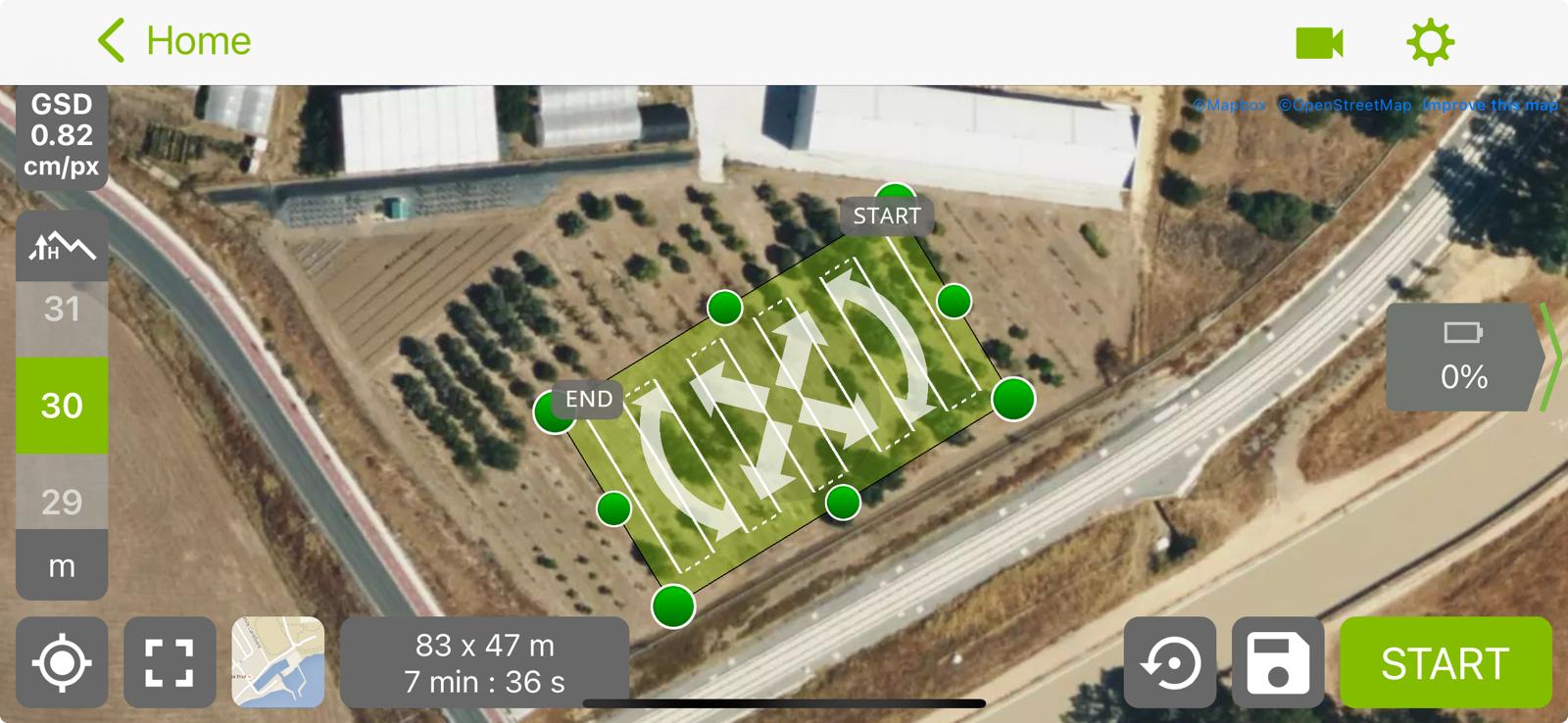

Teorías de GEOMÁTICA / BLOQUE 4 (GPS/GNSS)

Documentación:

Vídeo del IGN para ir abriendo boca

PRESENTACIÓN DE CLASE

- Material adicional
- Página IMPRESCINDIBLE sobre redes GPS-GNSS en España
- Red Andaluza de Posicionamiento (RAP)

- Visor interactivo de satélites (STUFF IN SPACE)

- Visor interactivo de satélites (KEEPTRACK)

No son los equipos que vamos a utilizar en las prácticas, pero es un simulador muy bueno que os puede servir para ver como se utilizan los GNSS:
Antes de ver el vídeo, descarga estos ficheros-->SIMULADOR (0), FRT (1), EGM2008-REDNAP (2), CONFIGURACIONES (3) y MEDICION DE EJEMPLO (4)

(0) Contiene el programa de instalación del simulador del GNSS 1200 de Leica (lo descargas y lo instalas -no prestes atención al PDF que viene con el comprimido-).

(1) Contiene el formato de exportación a ficheros de texto (.TXT). Es necesario copiar fichero dentro de la carpeta del simulador GNSS 1200 destinada a los formatos, que generalmente será:
C:\Users\usuario\Documents\System1200\GPS1200\CF Card\Convert

(2) Para poder emplear el modelo de ondulación del geoide EGM2008-REDNAP, debe copiarse el fichero dentro de la carpeta del simulador GNSS 1200 destinada a los modelos de ondulación del geoide, que generalmente será:       C:\Users\usuario\Documents\System1200\GPS1200\CF Card\Data\Gps\Geoid


(3) Configuraciones de los distintos modos de trabajo de los equipos reales. Es necesario copiar y descomprimir el fichero para descarga dentro de la carpeta del simulador GNSS 1200 destinada a las configuraciones, que generalmente será:       C:\Users\usuario\Documents\System1200\GPS1200\CF Card\Config

(4) Medición de ejemplo para cargar en el simulador. Es necesario copiar y descomprimir el fichero para descarga dentro de la carpeta del simulador GNSS 1200 destinada a los datos de medición, que generalmente será:       C:\Users\usuario\Documents\System1200\GPS1200\CF Card\DBX

ATENCIÓN: La dirección en que se encuentra la carpeta \System1200\.... puede variar según el sistema operativo.

COMO INSTALAR Y CONFIGURAR EL SIMULADOR DEL GNSS 1200 DE LEICA (Perdón por el pésimo sonido).

TEORÍAS DE GEOMÁTICA / Bloque 3 (Tema 4)

PRESENTACIÓN DE CLASE

Supuesto, curso 2024-2025

_________________________________________________________________________________

Primera parte:
Descargar las parcelas catastrales 41022A01200134, 41022A01200135 y 41022A01200136
Datos medición
Construir nave dentro de la parcela 41022A01200135, de 40x20 m, a 40 m mínimo del camino situado en la zona Este y a 20 m de la linde Norte.
Lado más largo de la nave, paralelo a linde Norte de la parcela 41022A01200135.

Por si fallan los servidores de Catastro y/o la GEOUBICACIÓN de Civil 3D:

    - Parcelas catastrales para el ejercicio.

    - Ortofotos del PNOA de máxima actualidad (2022).
_________________________________________________________________________________

Segunda parte:

DIBUJO PARA EL INICIO DE LA CLASE

Las parcelas 41022A01200134, 41022A01200135 y 41022A01200136 pertenecen al mismo propietario que encargó el replanteo y posterior construcción de la nave tratada en la clase anterior.

Pasado un tiempo decide reparcelar la finca, según los siguientes condicionantes:

- Se pretenden obtener tres parcelas de igual valor económico.
- Las líneas de división deben ser perpendiculares a la linde norte de la finca matriz, en el tramo que va entre el primer y el segundo vértice del extremo Noroeste.

- Se ha estimado que el valor del suelo es homogéneo para toda la finca y asciende a 10 €/m².
- El valor de las viejas construcciones existentes se considera cero, por estar en ruinas (de hecho, fueron demolidas y se retiraron los escombros).
- La nave de nueva construcción se valora en 180.000 €, sin considerar el valor del suelo que ocupa.

- En la parcela central de las resultantes se nos pide que delimitemos una partición de 9 ha en su parte oeste, dejando como punto fijo el quiebro de la linde en su parte sur.

Herramienta auxiliar para AutoCAD: FUSION

Copiar el fichero en C:\TAO y cargar con--> (LOAD "FUSION") desde la línea de comandos.

Después, ejecutar la orden--> FUSION

DIBUJO RESUELTO

GEOUBICACIÓN CON CIVIL 3D

DESCARGA DE PARCELAS DESDE LA SEDE ELECTRÓNICA DE CATASTRO

VÍDEO DE LA PARTE FINAL DE LA SEGUNDA PARTE

DESCARGA DE ORTOFOTOS CON IBERPIX

MANUAL DEL EDITOR DE PARCELAS DE CATASTRO

_________________________________________________________________________________

Práctica 1 de GEOMÁTICA

GUIÓN DE LA PRÁCTICA 1 DE GEOMÁTICA

___________________________________________________________________________________

ATENCIÓN, LA NORMALIZACIÓN ES FUNDAMENTAL PARA PODER TRABAJAR CORRECTAMENTE, de modo que la forma de nombrar los ficheros de campo es la siguiente:

- Grupo de prácticas

- Número de la práctica correspondiente (01, 02, 03...)

- Número del aparato topográfico (01, 02, 03...)

De modo que si estamos en los grupos A3-A4, estamos tomando datos para la práctica 1 y hemos empleado la estación total número 8, el fichero de campo se deberá llamar:

A340108

En esta práctica cada equipo medirá todo desde una estación.

Para evitar solapes de números de puntos vamos a establecer unas normas específicas para la ocasión:

- En cuanto a los números de punto, el equipo 01 nombrará a su estación como 100 y comenzará a      tomar puntos en el 101, el equipo 02 sería estación 200 y comenzaría en el punto 201, así sucesivamente.

En el caso concreto del equipo 10 la estación se llamará 10 y puntos se empezarán a numerar desde el 11.

- Por lo que respecta a los códigos a utilizar, además de los automáticos (IP, CP, FP), asignaremos números a los códigos dependiendo también del equipo utilizado.

Se recomienda, por la dificultad de escritura con las estaciones totales, abreviar los nombres de los códigos. A modo de ejemplo:

BORDILLO --> BOR

PALMERA --> PALM

ARBOL--> ARB

ARQUETA --> ARQ

FAROLA --> FA

...

En el caso de códigos asociados a elementos únicos (PALM, FA, ARB...) no es necesario distinguirlos con ningún número, pero en el caso de elementos lineales, como BOR, si pretendemos trazar polilíneas utilizando los códigos, será necesario distinguirlos de alguna forma para que no se mezclen las líneas.

Si se están midiendo varias líneas de bordillo, se deberá añadir un número para distinguir unas líneas de otras. Por ejemplo, si estamos trabajando con el aparato 04, la primera línea de bordillo se llamará BOR40, la segunda BOR41 y así sucesivamente. Si también están midiendo líneas de bordillos los del equipo 06, su primera línea de bordillo llevará el código BOR60, la segunda BOR61...

Obviamente, el límite números distintivos para cada código lineal es de 10 sin solapar con los códigos del siguiente grupo. En esos casos se puede pactar con los del siguiente grupo para utilizar sus números o, todavía mas sencillo, añadir otra letra al código utilizado. Por ejemplo si se está midiendo con el equipo 06, has llegado ya a utilizar el código BOR69 y tienes que medir otra línea de bordillo, se puede empezar con BORD60.

Esta forma de numerar puntos y códigos hará posible trabajar con datos de todos los grupos de un turno sin que se solape información y sin que se generen cruces de polilíneas.

___________________________________________________________________________________

Datos de ejemplo del curso 2013-2014:
                                    A1-A2
                                    A3-A4
                                    B1-B2
                                    B3-B4
                                    C1-C2

COMO TRANSFERIR DATOS DE LA ESTACIÓN TOTAL AL ORDENADOR


Datos de campo del curso 2014-2015 (todos los grupos)

Datos de campo del curso 2016-2017 (todos los grupos)

Datos de campo del curso 2017-2018 (todos los grupos).

Datos de campo del curso 2018-2019 (todos los grupos).

Datos de campo del curso 2020-2021 (todos los grupos).

Datos de campo del curso 2021-2022 (todos los grupos).

Datos de campo del curso 2022-2023 (todos los grupos).

Datos de campo del curso 2023-2024 (todos los grupos).

Datos modificados del curso 2023-2024 (todos los grupos).

Práctica 2 de GEOMÁTICA



GUIÓN DE LA PRACTICA 2 DE GEOMÁTICA

________________________________________________________________________________

ATENCIÓN, LA NORMALIZACIÓN ES FUNDAMENTAL PARA PODER TRABAJAR CORRECTAMENTE, de modo que la forma de nombrar los ficheros de campo es la siguiente:

- Grupo de prácticas

- Número de la práctica correspondiente (01, 02, 03...)

- Número del aparato topográfico (01, 02, 03...)

De modo que si estamos en los grupos A3-A4, estamos tomando datos para la práctica 2 y hemos empleado la estación total número 8, el fichero de campo se deberá llamar:

A340208

DATOS DE CAMPO BRUTOS Y PROCESADOS (SOLO DESCARGA)

DATOS DE CAMPO PROCESADOS (SOLO SUBIDA)

En cuanto a los números de punto, el equipo 01 nombrará a su estación como 100 y comenzará a      tomar puntos en el 101, el equipo 02 sería estación 200 y comenzaría en el punto 201, así sucesivamente.

En el caso concreto del equipo 10 la estación se llamará 10 y puntos se empezarán a numerar desde el 11.

- Por lo que respecta a los códigos a utilizar, además de los automáticos (IP, CP, FP), asignaremos números a los códigos dependiendo también del equipo utilizado.

Se recomienda, por la dificultad de escritura con las estaciones totales, abreviar los nombres de los códigos. A modo de ejemplo:

BORDILLO --> BOR

PALMERA --> PALM

ARBOL--> ARB

ARQUETA --> ARQ

FAROLA --> FA

...

En el caso de códigos asociados a elementos únicos (PALM, FA, ARB...) no es necesario distinguirlos con ningún número, pero en el caso de elementos lineales, como BOR, si pretendemos trazar polilíneas utilizando los códigos, será necesario distinguirlos de alguna forma para que no se mezclen las líneas.

Si se están midiendo varias líneas de bordillo, se deberá añadir un número para distinguir unas líneas de otras. Por ejemplo, si estamos trabajando con el aparato 04, la primera línea de bordillo se llamará BOR40, la segunda BOR41 y así sucesivamente. Si también están midiendo líneas de bordillos los del equipo 06, su primera línea de bordillo llevará el código BOR60, la segunda BOR61...

Obviamente, el límite números distintivos para cada código lineal es de 10 sin solapar con los códigos del siguiente grupo. En esos casos se puede pactar con los del siguiente grupo para utilizar sus números o, todavía mas sencillo, añadir otra letra al código utilizado. Por ejemplo si se está midiendo con el equipo 06, has llegado ya a utilizar el código BOR69 y tienes que medir otra línea de bordillo, se puede empezar con BORD60.

Esta forma de numerar puntos y códigos hará posible trabajar con datos de todos los grupos de un turno sin que se solape información y sin que se generen cruces de polilíneas.

_______________________________________________________________

Teorías de GEOMÁTICA / BLOQUE 2 (CARTOGRAFÍA / Temas 2 y 3)

Descarga de todos los ficheros asociados

COMIENZO DE LAS CLASES TEÓRICAS DE GEOMÁTICA (CURSO 2024-2025) / Bloque 0

Empezamos con las teorías de GEOMÁTICA

ATENCIÓN:

Las clases de TEORÍA de Geomática comienzan el 29 de enero para los grupos A1-2, B3-4 y C1-2. El 30 de enero empiezan los grupos B1-2 y A3-4.

Las clases de PRÁCTICAS de Geomática comienzan en la semana del 10 de febrero para todos los subgrupos.

Es recomendable acudir a clases de teoría con la lectura previa de los temas a impartir, así como obligatorio acudir con el material necesario para realizar los ejercicios prácticos y de representación gráfica.

Las teorías no serán las típicas de la asignatura Topografía. En Geomática estas tendrán un marcado carácter teórico-práctico.

Es IMPRESCINDIBLE instalar el programa Civil 3D 2023 o 2024 , en Castellano (mira este ENLACE, lo vas a necesitar).

Es necesario instalar, sobre Civil 3D 2022 o 2023, el programa TAO (Topografía Asistida Por Ordenador). Desde este blog se puede acceder a la descarga del programa así como diversos contenidos didácticos relacionados con el mismo.

Es recomendable (no imprescindible) instalar el simulador de estaciones totales de la serie 400 y también el simulador de las estaciones totales de la serie TS 02.

Utilizaremos con una cierta frecuencia el PAG (Programa de Aplicaciones Geodésicas) del IGN.

A lo largo del curso utilizaremos la información almacenada en Bases ETSIA (valores revisados y actualizados en 2020), con las coordenadas de los puntos de apoyo que emplearemos a lo largo del curso.

Como parte del material docente emplearemos una presentación en la que se explica la realización de un trabajo completo con estaciones totales.

Os recomiendo que veáis, antes de la clase, ESTE VIDEO

Y este, también...

PROGRAMA DE LA ASIGNATURA

HORARIOS DE LA ASIGNATURA

Y también, un BLOG que os puede resultar MUY INTERESANTE

Y esto TAMBIÉN

Junto con ESTO que os servirá para saber cómo obtener el certificado digital, IMPRESCINDIBLE para las entregas de GEOMÁTICA.

Prácticas 16, 17, 18, 19 y 20 de GEOMÁTICA

SISTEMAS DE INFORMACIÓN GEOGRÁFICA

El software de escritorio que vamos a emplear en las prácticas es QGIS.

Puedes acceder a los GUIONES Y MATERIAL DE PRÁCTICAS correspondientes a los sistemas de información geográfica.

DATOS PARA PRACTICAR EL CAMBIO DE DATUM ED50 A ETRS89 EN QGIS MEDIANTE REJILLA NTV2 DEL IGN


ARTÍCULO DEL IGN SOBRE LOS MODELOS DE TRANSFORMACIÓN ED50-ETRS89


Hoja con los códigos INE de la provincia de SEVILLA



PRÁCTICA 17

PRÁCTICA 18

PRÁCTICA 19

PRÁCTICA 20


Vídeo en el que se explica la selección por atributos con QGIS

SUPLEMENTO DE PYTHON PARA CARGAR "XYZ Tiles"

URL de interés para servidores de mapas:

SERVIDORES WMS

CATASTRO
http://ovc.catastro.meh.es/Cartografia/WMS/ServidorWMS.aspx

PNOA
http://www.ign.es/wms-inspire/pnoa-ma

PNOA HISTÓRICO
http://www.ign.es/wms/pnoa-historico

ORTOFOTO ANDALUCÍA 2001-2002
http://www.juntadeandalucia.es/medioambiente/mapwms/REDIAM_Ortofoto_coloreada_Andalucia_2001?

IRYDA
http://www.juntadeandalucia.es/medioambiente/mapwms/REDIAM_Ortofoto_BN_1977_83?

AMERICANOS 56
http://www.juntadeandalucia.es/medioambiente/mapwms/REDIAM_Ortofoto_Andalucia_1956?
____________________________________________________________________

SERVIDORES WCS

MDE de Andalucía 10x10 m y 5x5 m
http://www.juntadeandalucia.es/medioambiente/mapwms/REDIAM_WCS_mdt?
___________________________________________________________________

SERVIDORES WFS

REDIAM: AGUAS
http://www.juntadeandalucia.es/medioambiente/mapwms/REDIAM_WFS_RN_Aguas?

REDIAM: ESPACIOS NATURALES (monte público, vías pecuarias, espacios naturales protegidos...) https://www.juntadeandalucia.es/medioambiente/mapwms/REDIAM_WFS_Patrimonio_Natural

CONFEDERACIÓN HIDROGRÁFICA DEL GUADALQUIVIR

http://idechg.chguadalquivir.es/inspire/wfs

___________________________________________________________________

Servicios XYZ de Teselas ráster

Mapa Base de España:

https://tms-ign-base.idee.es/1.0.0/IGNBaseTodo/%7Bz%7D/%7Bx%7D/%7B-y%7D.jpeg

https://tms-ign-base.idee.es/1.0.0/IGNBaseOrto/%7Bz%7D/%7Bx%7D/%7B-y%7D.png

Cartografía Ráster de España del IGN:

https://tms-mapa-raster.ign.es/1.0.0/mapa-raster/%7Bz%7D/%7Bx%7D/%7B-y%7D.jpeg

Ortoimágenes MA de España (Sentinel2 y PNOA MA):

https://tms-pnoa-ma.idee.es/1.0.0/pnoa-ma/%7Bz%7D/%7Bx%7D/%7B-y%7D.jpeg

___________________________________________________________________

INTRODUCCIÓN A LOS SISTEMAS DE INFORMACIÓN GEOGRÁFICA: ANÁLISIS DE CASOS PRÁCTICOS CON QGIS

PLANTILLA GENÉRICA PARA ESTUDIANTES DE LA ETSIA

 PROPUESTA CONSENSUADA ENTRE LAS ASIGNATURAS DE TOPOGRAFÍA, GEOMÁTICA, CÁLCULO Y REPRESENTACIÓN GRÁFICA EN INGENIERÍA RURAL Y PROYECTOS

La plantilla está en formato DWT para la versión 2018, o superior, de AutoCAD

DESCARGA DE LA PLANTILLA (PLANTILLA ACTUALIZADA EL 05/01/2025. Se ha cambiado el nombre de la plantilla, ahora se llama "PLANTILLA_ETSIA_2024.dwt")

Si tienes dudas de cómo configurar AutoCAD para que cargue la plantilla por defecto en los dibujos nuevos y cómo rellenar los datos del cajetín, puedes ver este VÍDEO

DIBUJO DE BASE PARA HACER LA PLANTILLA DE CIVIL 3D + TAO
